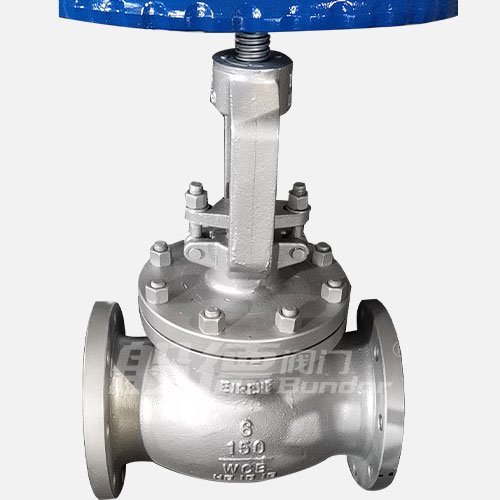

J41H美標鑄鋼截止閥

【產品型號】: J41H-150LBC

【通徑】: 2''-12''

【公稱壓力】: 150LB

【適用溫度】: -29℃～425℃

【適用介質】: 水、蒸汽、油品等

【閥體材質】: WCB

應用領域：

化工水處理電力石油

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 截止閥

更新時間：2022-03-15 15:22:22

產品介紹

產品優點

精密鑄造

閥體為精密鑄造閥體，材質WCB達標、外觀精細，無沙眼
外觀美觀

內件數控機床加工，外觀加工后進行2次拋丸，外觀美觀
實心重體

閥體均為實心重體
閥座耐磨

閥座堆焊cr系不銹鋼，增加閥座耐磨性
倒密封處理

閥蓋和閥桿接觸的地方做倒密封處理，防止外漏
旋風銑加工

閥桿采用旋風銑加工，避免閥桿彎曲導致開關困難
雙層壓力檢測

每臺閥門出廠均按照國家標準做殼體、密封雙層壓力檢測

產品介紹

截止閥屬于強制密封式閥門，在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏；截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%~30%時，流量已達到最大，表示閥門已達全開位置，所以工作行程小，啟閉時間短；截止閥密封性好，可適用高壓管路，密封面間磨擦力小，使用壽命較長。

產品參數

相關產品

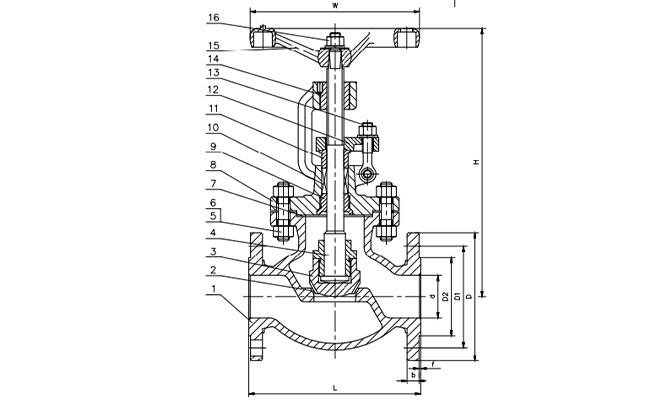

名稱	設計及制造	結構長度	試壓標準	連接法蘭尺寸
參照標準	BS EN13709	ASME B16.10	API 598	ASME B16.5

名稱	1-閥體	3-閥板	4-閥桿	2-閥座密封
材質及說明	WCB	A105+13Cr	F6a	13Cr

DN	NPS（英寸）	L	D	D1	Z-φd
50	2''	203	152	120.5	4-19
65	2 1/2''	216	178	139.5	4-19
80	3''	241	190	152.5	4-19
100	4''	292	229	190.5	8-19
125	5''	356	254	216	8-22
150	6''	406	279	241.5	8-22
200	8''	495	343	298.5	8-22
250	10''	622	406	362	12-25
300	12''	698	483	432	12-25

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
