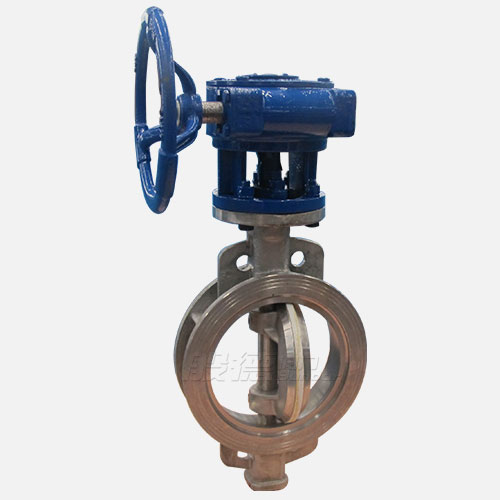

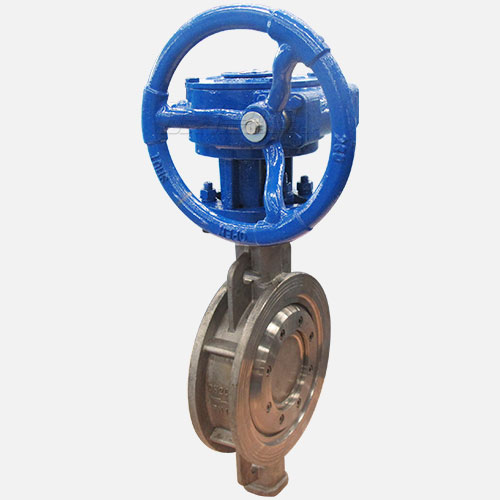

D373W三偏心對夾蝶閥

【產品型號】: D373W-16/25/40/63P

【通徑】: DN50-2000

【公稱壓力】: PN16/25/40/63

【適用溫度】: -40～550℃

【適用介質】: 水、蒸汽、油品、酸類腐蝕性介質等

【閥體材質】: 304不銹鋼

應用領域：

市政建設 化工水處理電力石油給排水水利工程

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 蝶閥 > 偏心蝶閥

更新時間：2017-11-09 16:58:27

產品介紹

產品優點

精密鑄造閥體，外觀精細

閥體全部為精密鑄造閥體，材質304達標、外觀精細，無沙眼、每批鑄件都有爐號標志，方便生產跟蹤、保材質檢驗。
ZG250-485材料閥體，歷經15道工藝成型

閥體采用符合國家標準的ZG250-485材料，從原鐵到閥體成型歷經15道工藝。
軟硬多層疊式金屬密封圈，密封性能優良

蝶板密封圈為軟硬多層疊式金屬圈，具有金屬和彈性密封的雙重優點，確保在高溫、低溫環境下均有優良的密封性能。
不銹鋼閥桿，強度提高一倍

閥桿采用不銹鋼材質，經過調質處理使閥桿的強度提高一倍，降低了因閥桿變形造成的啟閉、泄露問題。
無鉛油漆三遍涂裝，保證產品外觀亮度

每臺產品均使用無鉛油漆對底漆和面漆進行三遍涂裝，保證產品外觀的亮度與耐銹蝕度。
閥門各部件精細、平整

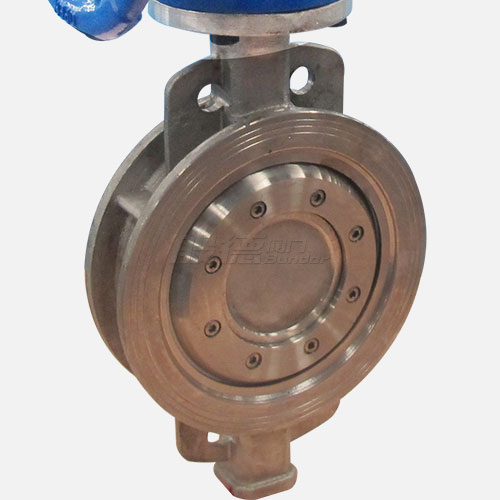

閥板厚重，閥桿粗大，銷釘粗大、閥座加工精細，平整，無焊疤。
層層質檢，保證產品品質

從毛坯到成品包裝出廠每個環節層層質檢。

產品介紹

D373W三偏心硬密封蝶閥結構采用三維偏心原理設計，彈性密封和硬軟多層密封兼容的加工新工藝，使蝶閥在運行工作時，減少其扭矩力，達到省力，節能之功能。從而確保整體的抗腐蝕、耐高溫、抗靡損的可靠性。適用于石油化工．電廠．鋼廠．工業環保水處理及高層建筑．供排水管道上作調節流量和截?cái)嗔黧w裝置。

產品參數

相關產品

D373W三偏心硬密封蝶閥參數信息

閥門執行標準	名稱	設計及制造	結構長度		試壓標準			上法蘭尺寸		側法蘭尺寸
閥門執行標準	參照標準	GB/T 12238-2008	GB/T 12221-2008		GB/T 13927-2008			ISO 5211		GB/T 9113-2010

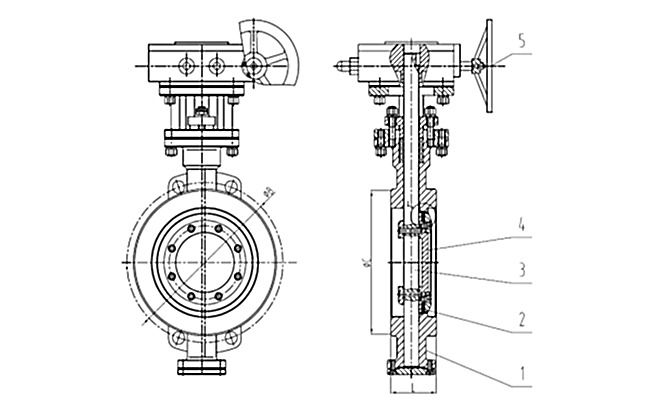

主要零部件信息	名稱	1-閥體	2-閥座密封		3-蝶板			4-閥軸		5-渦輪
主要零部件信息	材質	不銹鋼304	430+石墨		不銹鋼304			304		組件
尺寸信息	公稱尺寸		結構長度	PN16		PN25		PN40		PN63
	DN	NPS（英寸）	L	ΦB	ΦC	ΦB	ΦC	ΦB	ΦC	ΦB	ΦC
	50	2''	43	125	102	125	102	125	102	135	102
	65	2 1/2''	46	145	122	145	122	145	122	160	122
	80	3''	49	160	138	160	138	160	138	170	138
	100	4''	56	180	158	190	162	190	162	200	162
	125	5''	64	210	188	220	188	220	188	240	188
	150	6''	70	240	212	250	218	250	218	280	218
	200	8''	71	295	268	310	278	320	285	345	285
	250	10''	76	355	320	370	335	385	345	400	345
	300	12''	83	410	378	430	395	450	410	460	410
	350	14''	92	470	438	490	450	510	465	525	465
	400	16''	102	525	490	550	505	585	535	585	535
	450	18''	114	585	550	600	555	610	560	無此規格
	500	20''	127	650	610	660	615	670	615
	600	24''	154	770	725	770	720	795	735
	700	28''	165	840	795	875	820	無此規格
	800	32''	190	950	900	990	930
	900	36''	203	1050	1000	1090	1030
	1000	40''	216	1170	1115	1210	1140
	1200	48''	254	1390	1330	1420	1350
	1400	56''	279	1590	1530	1640	1560
	1600	64''	318	1820	1750	1860	1780
	1800	72''	356	2020	1950	2070	1985
	2000	80''	406	2230	2150	2300	2210

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
