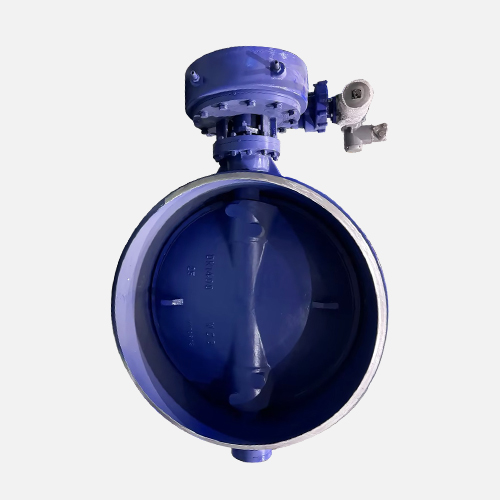

D363H-25C焊接三偏心蝶閥

【產品型號】: D363H-25C

【通徑】: DN100-DN2000

【公稱壓力】: PN16/40/300LB

【適用溫度】: -29～425℃

【適用介質】: WCB

【閥體材質】: 水、汽、油品等

應用領域：

市政建設 化工水處理給排水

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 蝶閥 > 偏心蝶閥

更新時間：2024-12-04 10:52:30

產品介紹

產品優點

閥體

閥體為精密鑄造閥體或者整段無縫鋼管，材質性能達標，外觀精細；
蝶板

蝶板為數控精密機床加工，精度高
密封圈

密封圈為軟硬多層疊式金屬圈，具有金屬和彈性密封的雙重優點，確保在高溫、低溫環境下均有優良的密封性能
閥桿

閥桿采用不銹鋼420材質，經過調質處理使閥桿的強度提高一倍
螺絲

每臺產品的蝸輪調節螺絲均配有保護螺帽，保護調節螺絲不受損壞
檢測

每臺閥門出廠均按照國家標準做殼體、密封雙層壓力檢測
可定制

可以根據客戶工況要求做雙向密封及全金屬硬碰硬密封

產品介紹

焊接硬密封蝶閥，采用三偏心多層次金屬硬密封結構，被廣泛用于冶金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和截斷流體使用；具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。

產品參數

相關產品

名稱	設計及制造	結構長度	試壓標準	坡口連接尺寸
參照標準	JB/T 8527	GB/T 12221	GB/T 13927	GB/T 12224

名稱	設計及制造	結構長度	試壓標準	坡口連接尺寸
參照標準	JB/T 8527	GB/T 12221	GB/T 13927	GB/T 12224

DN	NPS（英寸）	L	D	H1	H
100	4''	190	110	100	380
125	5''	200	135	110	400
150	6''	210	161	130	450
200	8''	230	222	210	550
250	10''	250	278	240	630
300	12''	270	330	280	720
350	14''	290	382	310	820
400	16''	310	432	350	920
450	18''	330	484	390	1060
500	20''	350	535	430	1130
600	24''	390	636	500	1280
700	28''	430	726	570	1480
800	32''	470	826	630	1610
900	36''	510	926	690	1860
1000	40''	550	1028	760	2040
1200	48''	630	1228	850	2240

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
