三偏心蝶閥是目前在工業管道中性能突出的一種蝶閥，按照密封形式，三偏心蝶閥屬于硬密封蝶閥的范疇。所以，三偏心蝶閥的具備了硬密封蝶閥的特點，耐高溫、耐沖蝕、擁有較長的使用壽命。又因?yàn)槿牡y是將耐高溫腐蝕的合金材料直接堆焊在閥座表面，所以該閥門還同時具備了像軟密封蝶閥一樣優秀的密封性能。那么三偏心蝶閥原理是什么？三偏心的三個偏心指的是什么？為什么要采用三偏心結構呢？NFO般德閥門

三偏心蝶閥原理NFO般德閥門

NFO般德閥門

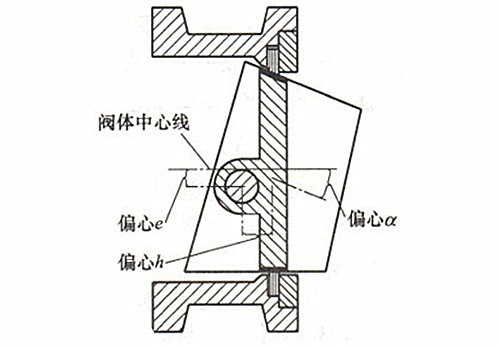

三偏心蝶閥原理圖NFO般德閥門

三偏心蝶閥的密封面是一個斜錐面，閥體的閥座與蝶板密封圈為面接觸，其工作原理是通過靠操作傳動裝置帶動蝶板的運動，蝶板在運動過程中，其密封圈與閥座得到充分的接觸，因?yàn)閺椥宰冃蝸韺?shí)現密封。NFO般德閥門

三偏心蝶閥有一個突出的特點就是改變了閥門的密封構造，不再是傳統的位置密封，而是扭力密封，也就是說不是依靠閥座的彈性變形來實現密封，而是依靠蝶板密封面與閥座的接觸面壓來達到密封效果，這也就很好的解決了金屬閥座泄漏量大的問題，又因接觸面壓與介質壓力是成正比的，所以三偏心蝶閥又有較強的耐高壓高溫性能。NFO般德閥門

三偏心蝶閥三個偏心NFO般德閥門

第一個偏心：密封面所在平面至閥桿中心線的偏離；NFO般德閥門

第二個偏心：閥體中心線到閥桿中心線的距離；NFO般德閥門

第三個偏心：閥體密封面所在錐面的中心線與閥體通道中心線存在一個夾角。NFO般德閥門

采用三偏心結構原因NFO般德閥門

使用三偏心結構，可以減小蝶板的密封面與閥體密封面之間開關時的摩擦，可以使三偏心蝶閥在開啟或關閉時，蝶板可以迅速脫離或解除閥座，減小了操作扭矩，操作更省力輕便，增加了蝶閥密封面的使用壽命。NFO般德閥門

以上就是“三偏心蝶閥原理是什么”的介紹，希望通過本篇文章能夠讓您對三偏心蝶閥原理有更深刻的認識。如果您還想要了解更多關于三偏心蝶閥的內容，請您關注般德閥門官網。NFO般德閥門
