D71F-16P不銹鋼襯四氟蝶閥

【產品型號】: D71F-16P

【通徑】: DN50-200

【公稱壓力】: PN1.0-1.6Mpa

【適用溫度】: ≤150℃

【適用介質】: 污水、海水、石油、強酸堿及有機溶劑等

【閥體材質】: 不銹鋼304、316

應用領域：

市政建設 化工水處理電力石油給排水水利工程

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 蝶閥 > 襯氟蝶閥

更新時間：2017-12-02 09:25:28

產品介紹

產品優點

結構簡單緊湊

結構簡單緊湊，重量較輕，便于裝拆和維修。
操作扭距較小

操作扭距較小，轉90°啟閉輕便迅速。
流阻小

流阻小，流量特性近似傾斜直線，節能效果好。
密封可靠

密封可靠，泄漏為零，使用壽命長。
耐腐蝕性更強

不銹鋼+聚四氟乙烯材質，耐腐蝕性更強。

產品介紹

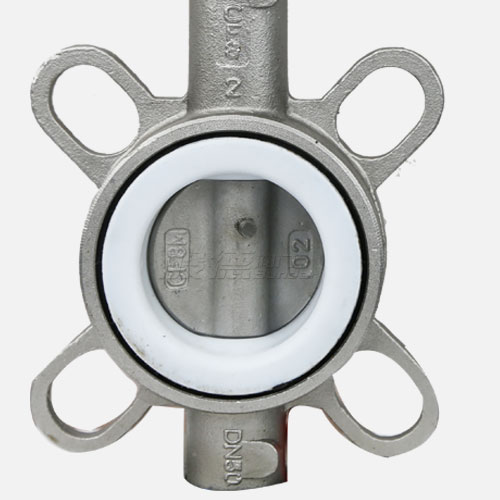

D71F-16P不銹鋼襯四氟蝶閥由四氟密封蝶閥和不銹鋼蝶板、閥桿構成。閥體采用不銹鋼304、316，密封圈為聚四氟，具有良好的耐腐蝕性，使用壽命長。對夾式連接，閥門的安裝、拆卸、使用都非常方便。整個蝶閥小巧輕便，密封性可靠，抗酸抗腐蝕性強，在供排水，發電，石油，化工，冶煉等領域都有廣泛應用，適用于各種介質。

產品參數

相關產品

D71F不銹鋼四氟蝶閥參數信息

閥門執行標準	名稱	設計及制造	結構長度	試壓標準	上法蘭尺寸	側法蘭尺寸
閥門執行標準	參照標準	GB/T 12238-2008	GB/T 12221-2008	GB/T 13927-2008	ISO 5211	CLASS 150/PN16/10K/BS PN16

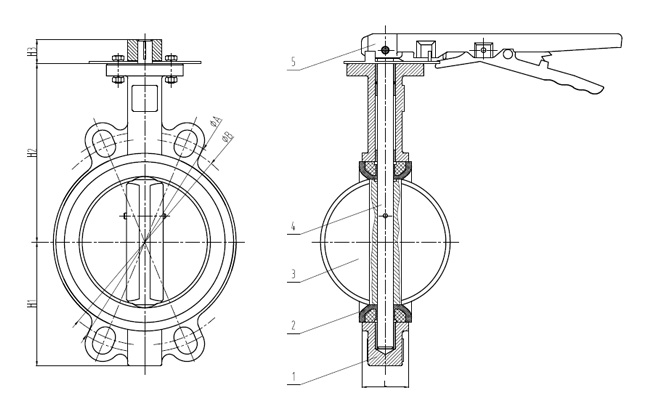

主要零部件信息	名稱	1-閥體	2-閥座	3-蝶板	4-閥軸	5-手柄
主要零部件信息	材質	不銹鋼	聚四氟乙烯	不銹鋼	不銹鋼	DI/AI/304
尺寸信息	DN	IN	H1	H2	H3	∅A	∅B	L
	DN50	2"	75	139	32	125	105	43
	DN65	2.5"	83.5	152.5	32	145	140	46
	DN80	3"	96	160	32	160	150	46
	DN100	4"	116.5	173.5	32	190.5	175	52
	DN125	5"	128.5	191.5	32	216	200	56
	DN150	6"	140.2	205.2	32	241.3	225	56
	DN200	8"	176	242	40	298.4	280	60

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
