球鐵QT450-10閥體
閥體采用QT450-10材料、球化率3 級，機械性能更強，抗拉強度450Mpa，延展率10%以上；
-
精密數控機床加工
閥體和內件采用精密數控機床加工，保證精度；
-
三元乙丙橡膠
密封采用三元乙丙橡膠，含膠量40%以上；
-
304不銹鋼材質
濾網和彈簧均采用304不銹鋼材質；
-
環(huán)氧樹脂噴涂
外觀采用環(huán)氧樹脂噴涂，噴涂厚度達到250μm；
-
嚴格打壓測試
每臺閥門均經過嚴格的打壓測試。
-
-
-
產品優(yōu)點
產品介紹
般德H42X-16Q底閥產品配置：閥體：QT450，閥板：QT450+EPDM，密封：EPDM，閥桿：2Cr13。該閥門主要用在市政建設、電力、給排水、水處理等領域。
產品參數
| 執(zhí)行標準 | 名稱 | 法蘭連接 | 檢驗試驗 | |||||
| 參照標準 | DIN EN1092-2 | GB/T13927 | ||||||

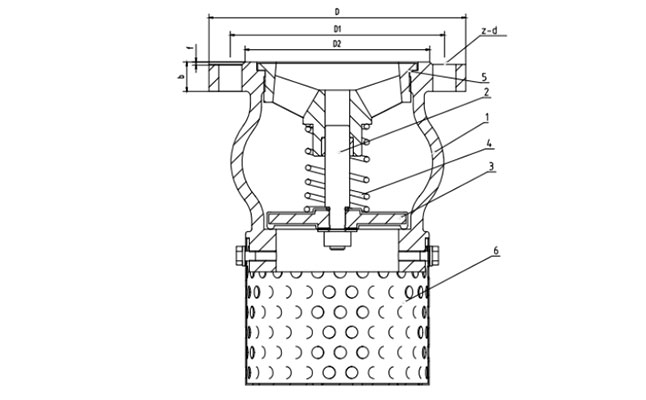

| 主要零部件信息 | 名稱 | 1-閥體 | 2-閥桿 | 3-閥板 | 4-彈簧 | 6-濾網 | ||
| 材質 | GGG40 | 2Cr13 | GGG40+EPDM | 304 | 304 | |||
| 尺寸信息 | DN | NPS | D | D1 | D2 | b | f | Z-d |
| 50 | 2'' | 165 | 125 | 99 | 19 | 3 | 4-19 | |
| 65 | 2 1/2'' | 185 | 145 | 118 | 19 | 3 | 4-19 | |
| 80 | 3'' | 200 | 160 | 132 | 19 | 3 | 8-19 | |
| 100 | 4'' | 220 | 180 | 156 | 19 | 3 | 8-19 | |
| 125 | 5'' | 250 | 210 | 184 | 19 | 3 | 8-19 | |
| 150 | 6'' | 285 | 240 | 211 | 19 | 3 | 8-23 | |
| 200 | 8'' | 340 | 295 | 266 | 20 | 3 | 12-23 | |
| 250 | 10'' | 405 | 355 | 319 | 22 | 3 | 12-28 | |
| 300 | 12'' | 460 | 410 | 370 | 24.5 | 4 | 12-28 | |
| 350 | 14'' | 520 | 470 | 429 | 26.5 | 4 | 16-28 | |
| 400 | 16'' | 580 | 525 | 480 | 28 | 4 | 16-31 | |
