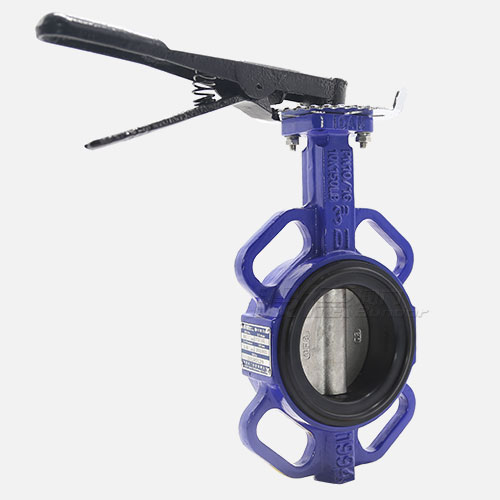

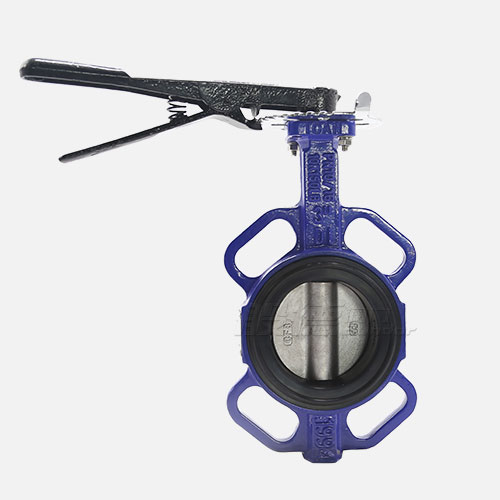

D71X軟靠背對夾蝶閥

【產品型號】: D71X-10/16Q

【通徑】: DN50-DN150

【公稱壓力】: PN6/10/16

【適用溫度】: -20℃～120℃

【適用介質】: 清水及中性液體

【閥體材質】: QT450-10

應用領域：

市政建設 水處理電力給排水水利工程

軟靠背蝶閥專利：CN201822248862.2

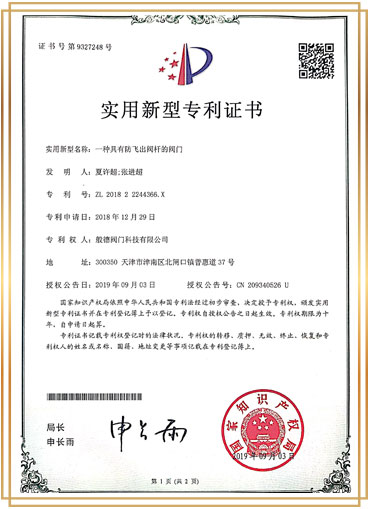

防飛出閥桿專利：CN201822244366.X

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 蝶閥 > 手柄蝶閥

更新時間：2017-11-09 17:28:53

產品介紹

產品優點

不銹鋼螺栓

螺栓采用不銹鋼材質，穩定可靠，防銹能力強。
球墨鑄鐵實心閥體

QT450-10球鐵閥體、球化率3 級，抗拉強度450Mpa，延展率10%以上。相同厚度情況下，抗拉強度是灰鐵體的2倍，可適用的工作壓力更高.
高彈性閥座橡膠

閥座橡膠含膠率50%，經仿真啟閉實驗1萬次以上，無泄漏。
軟靠背閥座

無須借助專業設備，閥座可手動拆裝。
無銷軸板連接結構

蝶板和閥軸采用無銷連接，可以完全避免因裝銷釘引起的泄露和腐蝕。閥軸易拆卸，便于更換閥座。
強支撐密封閥軸

閥軸由4道無油軸承支撐，3道O-ring密封，扭矩較低，密封可靠。
阿克蘇環氧塑粉

閥體噴涂采用阿克蘇的環氧樹脂塑粉，附著力強，劃格法0-1級通過；沖擊強度高，50kg?cm正沖通過；耐候性好，戶內戶外均可使用。
POF熱縮膜獨立包裝

DN200以下口徑采用POF熱縮膜膜獨立包裝，DN250以上采用氣泡袋或纏繞膜包裝，內置干燥劑，防潮、防淋、隔灰塵。
圓潤球鐵手柄

手柄采用球鐵材質，比沖壓手柄耐銹蝕能力強33%左右；彈簧，銷子材質均為304，抗腐蝕強，更耐用。半圓形握把兒，無棱角，手感好。

產品介紹

般德D71X-16Q軟靠背對夾蝶閥，產品配置：對夾球鐵軟靠背體，DI板，SS420軸，EPDM閥座，球鐵方孔手柄。主要應用于市政建設、水利工程、給排水、水處理等領域。

產品參數

相關產品

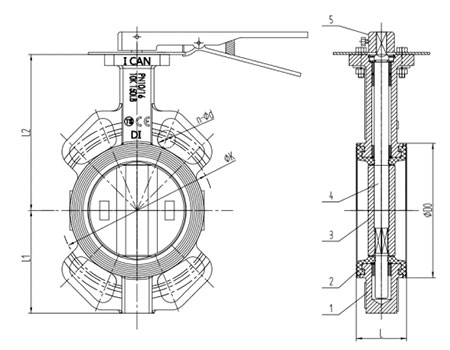

D71X軟靠背對夾蝶閥參數信息

執行標準	名稱	設計及制造		結構長度		試壓標準		上法蘭尺寸			側法蘭尺寸
執行標準	參照標準	GB/T 12238		GB/T 12221		GB/T 13927		ISO 5211			CL150、PN6/10/16、 5/10K、Table D/E
零部件信息	名稱	1-閥體		2-閥座			3-蝶板			4-閥軸			5-手柄
零部件信息	材質	DI		EPDM			CF8			420			DI
尺寸信息	公稱尺寸		L	L1	L2	ΦD0	PN 10		PN 16		Class150		JIS 10K
	DN	NPS（英寸）	L	L1	L2	ΦD0	ΦK	n-Φd	ΦK	n-Φd	ΦK	n-Φd	ΦK	n-Φd
	50	2"	43	75	129	86	125	4-Φ18	125	4-Φ18	120.7	4-Φ19	120	4-Φ19
	65	2 1/2"	46	82	136	101	145	4-Φ18	145	4-Φ18	139.7	4-Φ19	140	4-Φ19
	80	3"	46	99	153	121	160	8-Φ18	160	8-Φ18	152.4	4-Φ19	150	8-Φ19
	100	4"	52	110	167	144	180	8-Φ18	180	8-Φ18	190.5	8-Φ19	175	8-Φ19
	125	5"	56	125	193	171	210	8-Φ18	210	8-Φ18	215.9	8-Φ22.4	210	8-Φ23
	150	6"	56	145	209	200	240	8-Φ22	240	8-Φ22	241.3	8-Φ22.4	240	8-Φ23

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
