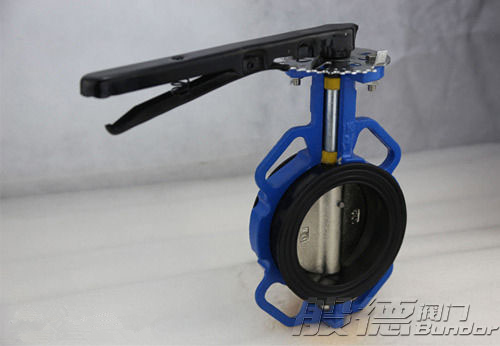

組成蝶閥的主要幾個部件有：閥體、閥板、閥軸、閥座以及驅動。本篇文章就為您詳細介紹一下蝶閥的這五個重要部件。
一、閥體
閥體是蝶閥的主體構架，常見的閥體形式都對夾式、法蘭式、卡箍式。對夾式的蝶閥可以做到DN50-DN1000口徑；法蘭式的蝶閥可以做到DN50-DN3000口徑；卡箍式蝶閥多用在消防系統，口徑只能做到DN50-DN200。
另外閥體的材質也有很多種，常見有灰鐵、球鐵、鑄鋼、不銹鋼?；诣F、球鐵材質的蝶閥多用在低壓常溫的水系統管道上；鑄鋼蝶閥多用在普通工業管道上，有很強的耐高溫高壓性能；不銹鋼材質蝶閥成本最高，多用于工業管道上，可以防腐防銹。
二、閥板
蝶閥的閥板也叫蝶板，是蝶閥的啟閉件，通過蝶板的開啟和關閉，來控制管道內介質流通。蝶板的材質有球墨鑄鐵DI、WCB鑄鋼板、不銹鋼CF3、 CF3M、CF8、CF8M等。
三、閥軸
閥軸是貫穿閥體內部的一個部件，與蝶板連接，通過閥軸的轉動，帶動蝶板選擇，從而達到開啟和關閉的目的。關于閥軸的使用材質，在軟密封蝶閥和硬密封蝶閥上面有些區別，軟密封蝶閥閥軸材質多用45#鋼、420不銹鋼、304不銹鋼、316不銹鋼；硬密封蝶閥閥軸材質多用 2Cr13系不銹鋼、304不銹鋼、316不銹鋼。
四、閥座
閥座，也是蝶閥的密封面。根據閥座材質的不同，蝶閥可以分為軟密封和硬密封兩種。軟密封的蝶閥閥座主要有EPDM、NBR、PTFE等材質；硬密封的蝶閥閥座材質有cr系不銹鋼、304不銹鋼、316不銹鋼，硬質合金等等。
五、驅動
驅動裝置是操作蝶閥的重要部件，沒有驅動裝置，蝶閥就無法被使用。蝶閥常用的驅動裝置包括：手柄、渦輪頭、電動執行器、氣動執行器等等。其中手柄蝶閥和渦輪蝶閥都屬于手動閥門，電動蝶閥和氣動蝶閥屬于自動化閥門。
手柄蝶閥的手柄有灰鐵、球墨鑄鐵、不銹鋼、鋁合金材質；渦輪頭有單級蝸輪頭和雙級渦輪頭之分；電動頭有開關型和調節型；氣動頭有單作用和雙作用。
以上就是般德閥門為您介紹的關于蝶閥各部件名稱說明，每個零部件使用不同材質來組合搭配，就可以讓蝶閥適用于不同的工況環境。
