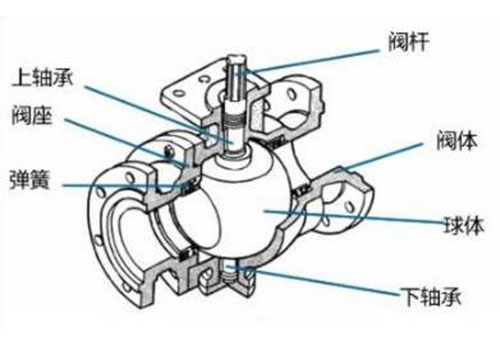

球閥主要組成部分有：閥體、球體、閥座、閥桿及傳動裝置等，如下圖：
閥體
根據閥體通道形式，球閥可分為直通球閥、三通球閥及四通球閥。閥體結構有整體式、兩片式、三片式及對分式四種，整體式閥體一般用于較小口徑的球閥；兩片式及三片式閥體適用于中、大口徑球閥；對分式閥體主要用于煤化工用硬密封球閥。
球體
球體是球閥的啟閉件，其密封面是球體表面。球體表面租糙度精度要求較高。直通球閥，球體上的通道是直通的；三通球閥的球體通道有L形、T形和Y形三種，其分部形式與旋塞閥相同。根據球體在閥體內的固定方式，球閥可分為浮動式球閥和固定式球閥兩種。
a.浮動式球閥。其球體是靠?jī)蓚€(gè)閥座夾持，可以浮動的。在介質壓力作用下球體被壓緊到出口側的密封圈上，使其密封。這種結構簡單，單側密封，密封性能好，但密封面承受力很大，故啟閉力也大。一般適用于中、低壓，中、小口徑的閥門（≤DN200）。
b.固定式球閥。其球體是由上、下閥桿支承固定的，只能轉動，不能產生水平移動。為了保證密封性，它必須有能夠產生推力的浮動閥座，使密封圈壓緊在球體上。這種結構較復雜，
外形尺寸大，啟閉力矩小。適用于高壓大口徑球閥（≥DN200）。
閥桿
下端于球體活動連接，可帶動球體轉動。球體的啟閉動作根據壓力、口徑的大小選用扳手，或采用氣動、液動、電動或各種聯動傳動。
閥體、球體和閥桿是球閥的重要組成部分，其他零部件本篇不再進行講述，如果您需要了解更多的信息，可以咨詢般德閥門。
