閘閥長度尺寸表
發布時間：2022-06-13 16:10:09
本篇文章般德閥門小編為您介紹一個，在日常接待客戶咨詢時候被問到比較多的一個問題，就是閘閥長度尺寸。有很多朋友采購閘閥是為了更好舊設備，這就對閘閥的長度尺寸有要求，必須完全匹配才能更換安裝。

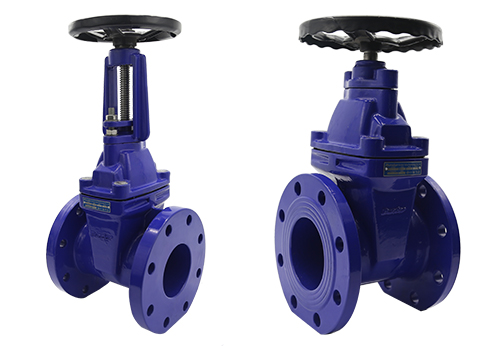

閘閥根據材質的不同，可以分為灰鑄鐵閘閥、球墨鑄鐵閘閥、鑄鋼閘閥、不銹鋼閘閥四種常見的閘閥。根據結構形式不同又可以分為明桿閘閥和暗桿閘閥。相同材質的情況下，明桿閘閥和暗桿閘閥的長度尺寸是一樣的，具體可看下面閘閥長度尺寸表。
灰鑄鐵閘閥
| 公稱尺寸 | 結構長度 | |
| DN | NPS（英寸） | L |
| 40 | 1 1/2'' | 165 |
| 50 | 2'' | 178 |
| 65 | 2 1/2'' | 190 |
| 80 | 3'' | 203 |
| 100 | 4'' | 229 |
| 125 | 5'' | 254 |
| 150 | 6'' | 280 |
| 200 | 8'' | 330 |
| 250 | 10'' | 380 |
| 300 | 12'' | 420 |
球墨鑄鐵閘閥
| 公稱尺寸 | 結構長度 | |
| DN | NPS（英寸） | L |
| 50 | 2'' | 178 |
| 65 | 2 1/2'' | 190 |
| 80 | 3'' | 203 |
| 100 | 4'' | 229 |
| 125 | 5'' | 254 |
| 150 | 6'' | 267 |
| 200 | 8'' | 292 |
| 250 | 10'' | 330 |
| 300 | 12'' | 356 |
| 350 | 14'' | 381 |
| 400 | 16'' | 406 |
鑄鋼閘閥
| 公稱尺寸 | 結構長度 | |
| DN | NPS（英寸） | L |
| 50 | 2'' | 250 |
| 65 | 2 1/2'' | 265 |
| 80 | 3'' | 280 |
| 100 | 4'' | 300 |
| 125 | 5'' | 325 |
| 150 | 6'' | 350 |
| 200 | 8'' | 400 |
| 250 | 10'' | 450 |
| 300 | 12'' | 500 |
| 350 | 14'' | 550 |
| 400 | 16'' | 600 |
因為篇幅原因，關于閘閥長度尺寸就為您介紹到這里，以上參數僅供參考，如需更詳細的閘閥參數信息，可以點擊網站在線客服咨詢。
