暗桿閘閥規格尺寸
發布時間：2021-02-24 14:50:59
暗桿閘閥是指從外部看不到閥桿運動的一種閘閥，閥桿上有螺紋，位于閥體內部，通過轉動閥桿，控制閥板沿著閥桿上的螺紋來升降，暗桿閘閥在開啟過程中并不能像明桿閘閥那樣，通過觀察閥桿位置來判斷閥門的啟閉狀態。一般情況下，暗桿法蘭閘閥的啟閉狀態以轉不動閥桿為止。
暗桿閘閥多在水系統管道上使用，低壓工況居多，常見的暗桿閘閥為灰鑄鐵暗桿閘閥，球墨鑄鐵暗桿閘閥，有法蘭連接的也有螺紋連接的。下面就以暗桿閘閥Z45T-16和Z45X-16Q為例，為您展示一下暗桿閘閥規格尺寸。

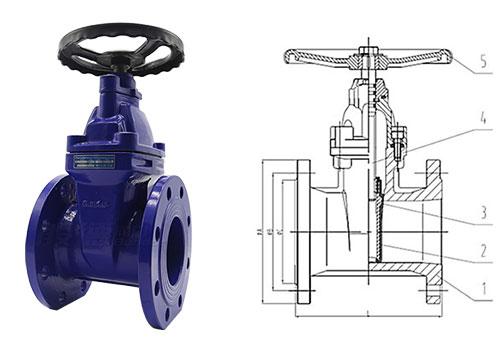

暗桿閘閥Z45T-16規格尺寸
| 名稱 | 設計制造 | 結構長度 | 試壓標準 | 連接法蘭尺寸 |
| 參照標準 | GB/T 12232 | GB/T 12221 | GB/T 13927 | GB/T 17241.6 |
| 公稱尺寸 | 結構長度 | PN10 | ||
| DN | L | ΦA | ΦB | ΦC |
| 40 | 165 | 145 | 110 | 85 |
| 50 | 178 | 160 | 125 | 100 |
| 65 | 190 | 180 | 145 | 118 |
| 80 | 203 | 195 | 160 | 132 |
暗桿閘閥Z45X-16Q規格尺寸
| 名稱 | 設計及制造 | 結構長度 | 試壓標準 | 連接法蘭尺寸 |
| 參照標準 | DIN 3352 | DIN 3202 | DIN 3230 | DIN EN 1092 |
| 公稱尺寸 | 結構長度 | PN16 | ||
| DN | L | ΦA | ΦB | ΦC |
| 50 | 150 | 165 | 125 | 102 |
| 65 | 170 | 185 | 145 | 122 |
| 80 | 180 | 200 | 160 | 138 |
以上暗桿閘閥規格尺寸信息為部分內容，僅供參考。獲得更多詳細參數信息，可以點擊在線客服或者13821179269進行咨詢。
