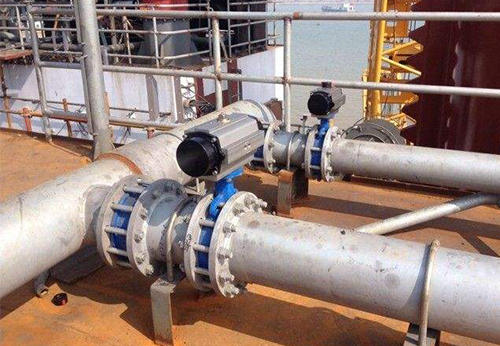

氣動蝶閥原理是通過氣動執行器吸入空氣，并將空氣壓縮，然后將壓縮空氣作為動力源，驅動閥桿帶動圓盤形的蝶板圍繞著閥桿軸線旋轉，旋轉角度為0-90°。當?shù)逵沙跏嘉恢眯D(zhuǎn)90°時，閥門即由開到關，或由關到開。
氣動蝶閥能順利運行，關鍵就在于方面上的氣動執行器，也叫氣動頭，氣動頭靠氣缸吸入空氣為動力，帶著閥桿閥板運動。
氣動執行器的工作原理（氣動蝶閥氣缸原理）
AT系列氣動執行器是雙活塞齒條與齒輪轉動結構設計，分為雙作用與單作用（彈簧復位），適用于戶外或戶內各種不喊腐蝕性或的腐蝕性環境。
雙作用氣動執行器工作原理圖
雙作用氣動頭：通氣打開，通氣關閉。雙作用氣動執行器多見于活塞式氣缸，在失去氣源時。閥門可處于保位（FL）狀態。

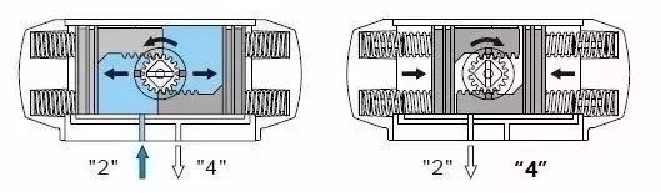

單作用氣動執行器工作原理圖
當氣源壓力從氣口(2)進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，迫使兩端的彈簧壓縮，兩端氣腔的空氣通過氣口(4)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)逆時針方向旋轉。在氣源壓力經過電磁閥換向后，氣缸的兩活塞在彈簧的彈力下向中間方向移動，中間氣腔的空氣從氣口(2)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)順時針方向旋轉。（如果把活塞相對反方向安裝，彈簧復位時輸出軸即變?yōu)榉聪蛐D(zhuǎn)）。
單作用氣動頭帶彈簧復位：
常閉型（氣開型）、常開型（氣關型）
常閉型通氣開，斷氣關閉。常開型通氣關，斷氣開。
關注般德閥門官網，為您帶來更多氣動蝶閥相關資訊，如果您是采購方，也可以點擊網站在線客服進行詢價。
